桥架清洗

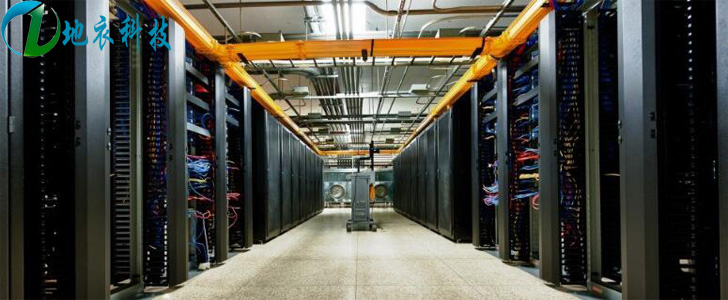

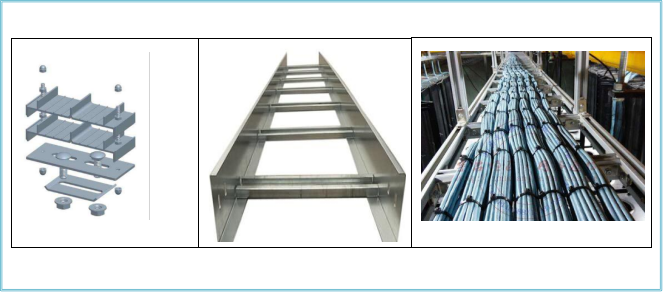

电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好， 耐冲击强度高的物性特点。
荷载特性
1、电缆桥架的荷载
电缆桥架的荷载分为静荷载、动荷载和附加荷载。
静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。
动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。
2、选用桥架的步骤
(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
桥架设计
桥架设计
(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。
(3)按最大的电缆总均布荷载值来验算桥架强度。验算式如下：
Q使用=q1+q2
式中：q1 --电缆的均布荷载（各层的均布荷载中取最大值）（kN/
m2），均布荷载是托盘、梯架或电缆槽的荷载；
q2--考虑电缆敷设或检修时,人的重量等效的均布荷载（kN/
m2）,q2值的计算，人的重量一般按p=90kg计。
表示集中荷载和均布荷载的弯距如图2
按最大弯距相等的条件折算：
式中：P--1人的荷载(kg)
ι--1个支撑点间距(若支点间距不等时取最大值)(m)
q2--1 人的等效均布荷载(kg/m)
根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。
(4)挠度
挠度值如何取定,尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此,计算时只要充分利用钢材的最大允许应力,并保证有足够的安全系数,一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
桥架接地
根据规范的有关规定,镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻
应小于0.005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算：
r=ρ·L/S
式中：ρ =15×10Ω-6 / cm(20℃)；
L=长度按100mm计算；
S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2 梯架于托盘的单位电阻值
(3)电缆槽的单位电阻值见表3
(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为：
R=L(r+1/3r’)
式中：
R--梯边，即（电缆槽）全长总电阻（mΩ）；
r--梯边单位长度电阻（mΩ/m）
| Class | maximum particles/m3 | FED STD 209E equivalent | |||||
| >=0.1 µm | >=0.2 µm | >=0.3 µm | >=0.5 µm | >=1 µm | >=5 µm | ||
| ISO 1 | 10 | 2 | |||||
| ISO 2 | 100 | 24 | 10 | 4 | |||
| ISO 3 | 1,000 | 237 | 102 | 35 | 8 | Class 1 | |
| ISO 4 | 10,000 | 2,370 | 1,020 | 352 | 83 | Class 10 | |
| ISO 5 | 100,000 | 23,700 | 10,200 | 3,520 | 832 | 29 | Class 100 |
| ISO 6 | 1,000,000 | 237,000 | 102,000 | 35,200 | 8,320 | 293 | Class 1,000 |
| ISO 7 | 352,000 | 83,200 | 2,930 | Class 10,000 | |||
| ISO 8 | 3,520,000 | 832,000 | 29,300 | Class 100,000 | |||
| ISO 9 | 35,200,000 | 8,320,000 | 293,000 | Room Air | |||
| maximum particles/m3 | |||||
| Class | >=0.5 µm | >=1 µm | >=5 µm | >=10 µm | >=25 µm |
| Class 1 | 3,000 | 0 | 0 | 0 | |
| Class 2 | 300,000 | 2,000 | 30 | ||
| Class 3 | 1,000,000 | 20,000 | 4,000 | 300 | |
| Class 4 | 20,000 | 40,000 | 4,000 | ||
桥架和线缆的清洗和除尘：
梯式桥架中的线缆表面和内侧。
‚梯式桥架中固线器和横梁。
③梯式桥架中中的线缆。
备注：桥架和线缆的清洗工艺和流程：
先用吸尘器配合防静电刷，吸取线缆上的大的灰尘颗粒。
‚使用快速喷枪，用专用的通信设备在线清洁剂，配合大功率的吹风机，清洗线缆表面的灰尘。最后喷涂专用静电消除液，消除线缆的静电。
